ഉൽപ്പന്ന അവലോകനം

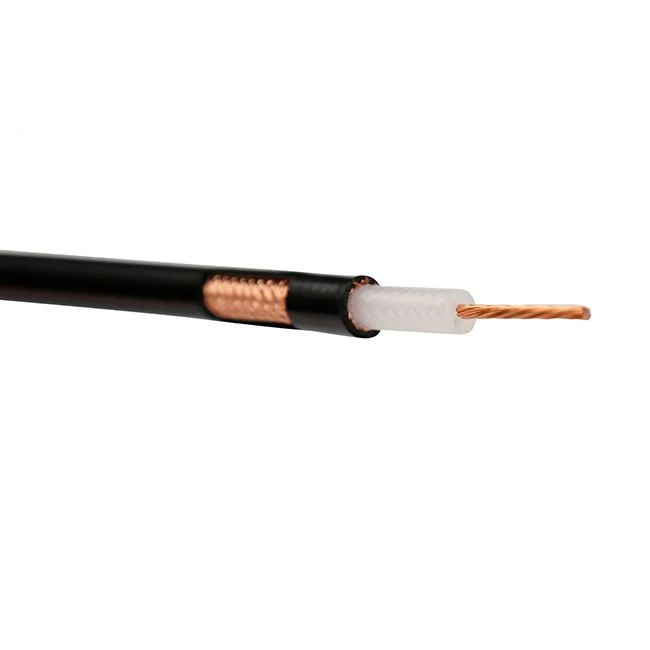

RG 213 coaxial കേബിളിൻ്റെ മോഡൽ RG213 ആണ്. ആധുനിക ആശയവിനിമയങ്ങളിലും ഡാറ്റാ ട്രാൻസ്മിഷനിലും അത്യന്താപേക്ഷിതമായ ഒരു ഘടകമായ കോക്സിയൽ കേബിൾ അതിൻ്റെ തനതായ ഘടനയും മികച്ച പ്രകടനവും കാരണം നിരവധി മേഖലകളിൽ വ്യാപകമായി ഉപയോഗിക്കപ്പെടുന്നു. ഈ ലേഖനം സമഗ്രമായും ആഴത്തിലുള്ള -നിർവ്വചനം, ഘടന, പ്രവർത്തന തത്വങ്ങൾ, ആപ്ലിക്കേഷൻ ഏരിയകൾ, കോക്സിയൽ കേബിളിൻ്റെ ഭാവി വികസന ട്രെൻഡുകൾ എന്നിവ പര്യവേക്ഷണം ചെയ്യും.
സാങ്കേതിക പാരാമീറ്ററുകൾ
|
കേബിളിൻ്റെ പേര് |
സോളിഡ് പോളിയെത്തിലീൻ ഇൻസുലേറ്റഡ് കോക്സിയൽ കേബിളുകൾ |
||
|
കേബിൾ തരം |
RG213 |
സ്റ്റാൻഡേർഡ് |
MIL{0}}C-17 |
|
ഉൽപ്പന്നത്തിൻ്റെ ഘടനാരേഖ |
|
|
|
ഉൽപ്പന്നത്തിൻ്റെ വലിപ്പം |
||||
|
ഇല്ല. |
ഇനം |
ഘടന |
മെറ്റീരിയൽ |
നിറം |
|
1 |
അകത്തെ കണ്ടക്ടർ |
7/0.75 മി.മീ |
നഗ്നമായ ചെമ്പ് |
മഞ്ഞ |
|
2 |
ഇൻസുലേഷൻ |
7.25 ± 0.10 മി.മീ |
പി.ഇ |
വെള്ള |
|
3 |
വയർ ബ്രെയ്ഡ് |
144*0.15 മി.മീ |
നഗ്നമായ ചെമ്പ് |
മഞ്ഞ |
|
4 |
ജാക്കറ്റ് |
10.30 ± 0.20 മി.മീ |
പി.വി.സി |
കറുപ്പ് |
|
5 |
ഉണ്ടാക്കുന്നു |
-- |
||
|
ഉൽപ്പന്നത്തിൻ്റെ വൈദ്യുത ഭൗതികവും ഗുണങ്ങളും |
|||
|
ഇനം |
യൂണിറ്റ് |
മൂല്യം |
|
|
കപ്പാസിറ്റൻസ് |
pF/m |
100±5 |
|
|
പ്രതിരോധം |
Ω |
50±2 |
|
|
വേഗത അനുപാതം |
% |
66 |
|
|
വളഞ്ഞ ആരം |
മി.മീ |
100 |
|
|
പരമാവധി വോൾട്ടേജ് |
വി.എം.എസ് |
1500 |
|
|
പരമാവധി ആവൃത്തി |
MHz |
3000 |
|
|
താപനില വ്യാപ്തി |
ബിരുദം |
-20 ~ +80 |
|
|
20 ഡിഗ്രിയിൽ (± 15%) അറ്റൻവേഷൻ സ്ഥിരാങ്കം |
100MHz |
dB/100m |
7.3 |
|
200MHz |
dB/100m |
10.6 |
|
|
400MHz |
dB/100m |
15.3 |
|
|
800MHz |
dB/100m |
23.6 |
|
|
1500MHz |
dB/100m |
33.9 |
|
|
2000MHz |
dB/100m |
39.6 |
|
|
3000MHz |
dB/100m |
47.7 |
|
Zhenjiang Tongda Electronics Co., Ltd. RG 213 കോക്സിയൽ കേബിളിൻ്റെ ഒരു പ്രൊഫഷണൽ നിർമ്മാതാവാണ്, നിങ്ങൾക്ക് അനുയോജ്യമായ ഉൽപ്പന്നങ്ങൾ നൽകുന്നു.
