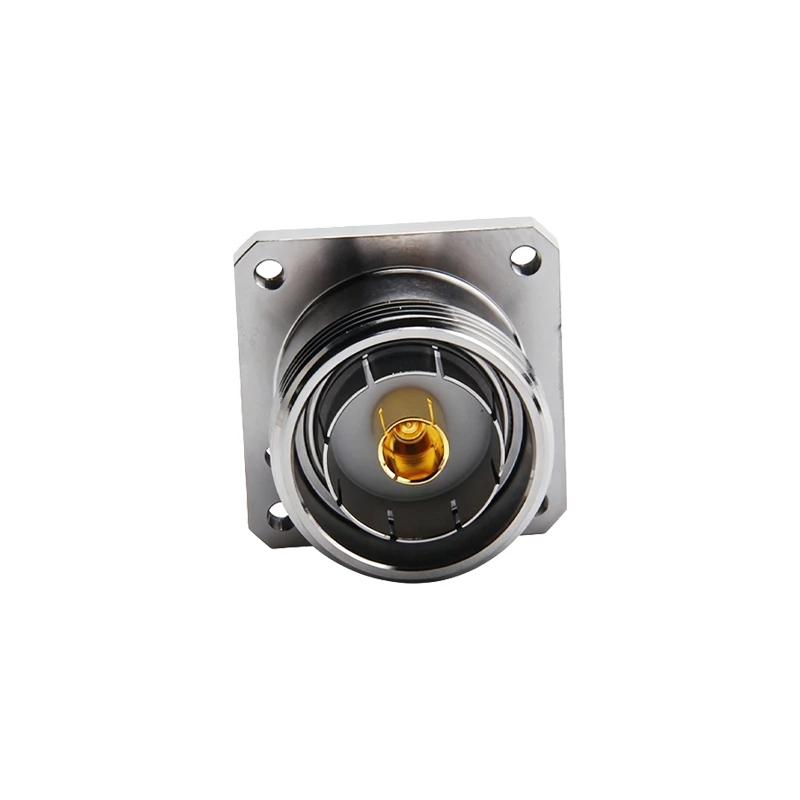

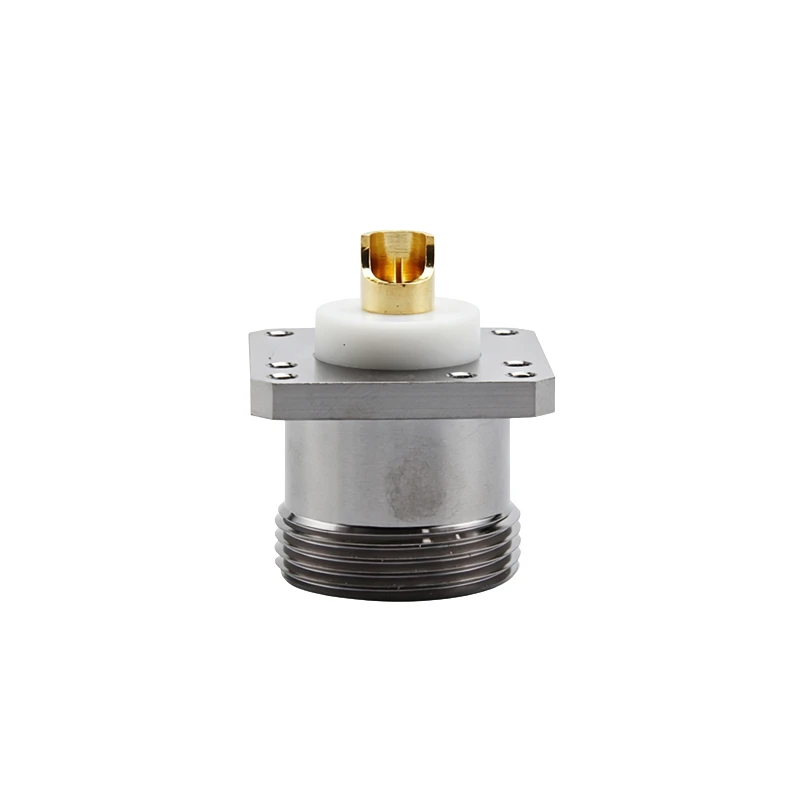

7/16-KFD RF കോക്സിയൽ കണക്റ്റർ, 7/16 DIN ഫീമെയിൽ 4-ഹോൾ സ്ക്വയർ ഫ്ലേഞ്ച് പാനൽ മൗണ്ട് റിസപ്റ്റാക്കിൾ

ഇന്ന്, ഹൃദയത്തിൽ നിന്ന് സംസാരിക്കാനും ഞങ്ങളുടെ ഫാക്ടറിയിൽ നിന്ന് ഒരു "ഹാർഡ്‌കോർ" ഉൽപ്പന്നം അവതരിപ്പിക്കാനും ഞാൻ ആഗ്രഹിക്കുന്നു-7/16-KFD RF കോക്സിയൽ കണക്റ്റർ, എന്നും അറിയപ്പെടുന്നു7/16 DIN ഫീമെയിൽ 4-ഹോൾ സ്ക്വയർ ഫ്ലേഞ്ച് പാനൽ മൗണ്ട് റിസപ്റ്റാക്കിൾ.

RF കണക്ഷൻ വ്യവസായത്തിൽ, 7/16 DIN സീരീസ് "ഹെവിവെയ്റ്റ്" ആയി അറിയപ്പെടുന്നു. ഞങ്ങളുടെ KFD മോഡൽ പ്രത്യേകമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് കണക്ടറുകൾ ഉപകരണ പാനലുകളിൽ സുരക്ഷിതമായി നങ്കൂരമിട്ടിരിക്കേണ്ട സാഹചര്യങ്ങൾക്കാണ്.

നമുക്ക് ഫാൻസി പദപ്രയോഗം ഒഴിവാക്കി ആറ് പ്രധാന വശങ്ങളിലൂടെ ഈ ഉൽപ്പന്നം നിങ്ങൾക്കായി വിഭജിക്കാം:

ലളിതമായി പറഞ്ഞാൽ, ഈ കണക്റ്റർ ഒരു "ഫ്ലാഞ്ച്" ഉള്ള ഒരു സ്ത്രീ പാത്രമാണ്. ഉപകരണ കാബിനറ്റുകൾ, ഫിൽട്ടറുകൾ അല്ലെങ്കിൽ ആൻ്റിനകളുടെ പാനലുകളിലേക്ക് ബാഹ്യ RF കേബിളുകൾ സുരക്ഷിതമായും വിശ്വസനീയമായും ബന്ധിപ്പിക്കുക എന്നതാണ് ഇതിൻ്റെ പ്രധാന ദൗത്യം. 4-ദ്വാരങ്ങളുള്ള ചതുരാകൃതിയിലുള്ള ഫ്ലേഞ്ച് അതിൻ്റെ "നാല് അടി" ആയി പ്രവർത്തിക്കുന്നു. ഒരിക്കൽ ബോൾട്ട് ചെയ്താൽ, അത് പാറപോലെ ഉറച്ചുനിൽക്കുന്നു, കാറ്റ്, മഴ, കഠിനമായ സാഹചര്യങ്ങൾ എന്നിവയിലൂടെ സുരക്ഷിതമായ ബന്ധം നിലനിർത്തുന്നു.

അതിൻ്റെ ഘടന ലളിതമാണെന്ന് തോന്നുമെങ്കിലും, എല്ലാ വിശദാംശങ്ങളും ആത്യന്തിക സ്ഥിരതയ്ക്കായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്.

4-ഹോൾ ഫ്ലേഞ്ച്:ഇതാണ് അതിൻ്റെ ഏറ്റവും പ്രധാനപ്പെട്ട സവിശേഷത. ചതുരാകൃതിയിലുള്ള മൗണ്ടിംഗ് പ്രതലവും നാല് സ്ക്രൂ ഹോളുകളും അസാധാരണമായ ടോർക്ക് പ്രതിരോധവും ഫിക്സിംഗ് ശക്തിയും നൽകുന്നു, ഉയർന്ന വൈബ്രേഷൻ പരിതസ്ഥിതികളിൽ പോലും ഇത് മാറില്ലെന്ന് ഉറപ്പാക്കുന്നു.

ത്രെഡ് കണക്ഷൻ:ഉയർന്ന പവർ ലെവലുകൾ കൈകാര്യം ചെയ്യാൻ കഴിവുള്ള, വലിയ കോൺടാക്റ്റ് ഏരിയയ്‌ക്കൊപ്പം ഉറച്ചതും സുരക്ഷിതവുമായ ഫിറ്റ് പ്രദാനം ചെയ്യുന്ന സ്റ്റാൻഡേർഡ് 7/16 DIN ലാർജ്{2}}ത്രെഡ് ഇൻ്റർഫേസ് ഇത് ഉപയോഗിക്കുന്നു.

ആന്തരിക ഘടന:തടസ്സമില്ലാത്ത സിഗ്നൽ തുടർച്ച ഉറപ്പാക്കുന്ന, പുരുഷ പിന്നുകളുമായി തികച്ചും ഇണചേരാൻ രൂപകൽപ്പന ചെയ്ത കൃത്യമായ സ്ത്രീ (ജാക്ക്) ഘടനയാണ് ഉള്ളിൽ.

അതിൻ്റെ പ്രവർത്തന തത്വം പ്രധാനമായും ഇപ്രകാരമാണ്:
ഒരു നിശ്ചിത "പോർട്ട്" ആയി പ്രവർത്തിക്കുന്നു, അത് 7/16 DIN ആൺ കണക്ടറുള്ള ഒരു RF കേബിളിനായി "കൈ കുലുക്കുന്നതിന്" കാത്തിരിക്കുന്നു. ത്രെഡുകൾ മുറുക്കിക്കഴിഞ്ഞാൽ, ആന്തരിക ജാക്കും പിന്നും അടുപ്പമുള്ള ബന്ധം ഉണ്ടാക്കുന്നു, ഇത് 50-ഓം ഇംപെഡൻസ് "ഹൈവേ" ഉണ്ടാക്കുന്നു. ഇത് RF സിഗ്നലുകളെ കുറഞ്ഞ നഷ്ടവും പ്രതിഫലനവും ഉപയോഗിച്ച് ഉപകരണങ്ങളിലേക്ക് പ്രവേശിക്കാനും പുറത്തുകടക്കാനും അനുവദിക്കുന്നു. വ്യത്യസ്ത ഉപകരണങ്ങൾ തമ്മിലുള്ള സിഗ്നൽ കണക്ഷനുകൾ ലളിതവും വിശ്വസനീയവുമാക്കുന്ന ഒരു സ്റ്റാൻഡേർഡ് "സോക്കറ്റ്" ആയി ഇതിനെ കരുതുക.

മികച്ച ഉൽപ്പന്നങ്ങൾക്ക് പ്രീമിയം മെറ്റീരിയലുകൾ ആവശ്യപ്പെടുന്നു

ബോഡി മെറ്റീരിയൽ:ഉയർന്ന നിലവാരമുള്ള പിച്ചളയിൽ നിന്നാണ് പുറം കവചം നിർമ്മിച്ചിരിക്കുന്നത്, ഇത് ഈടുനിൽക്കുന്നതും ശക്തിയും ഉറപ്പാക്കുന്നു.

കീ പ്ലേറ്റിംഗ്:കോൺടാക്റ്റ് ഉപരിതലങ്ങൾ വെള്ളി അല്ലെങ്കിൽ ട്രിമെറ്റൽ കൊണ്ട് പൂശിയിരിക്കുന്നു. ഈ സംരക്ഷിത പാളി നാശത്തെയും ഓക്സീകരണത്തെയും പ്രതിരോധിക്കുമ്പോൾ മികച്ച ചാലകത ഉറപ്പ് നൽകുന്നു, കഠിനമായ ബാഹ്യ പരിതസ്ഥിതികളിൽ പോലും സ്ഥിരതയുള്ള പ്രകടനം ഉറപ്പാക്കുന്നു.

ഇൻസുലേറ്റർ:ആന്തരിക ഇൻസുലേറ്റർ ഉയർന്ന-പെർഫോമൻസ് PTFE (ടെഫ്ലോൺ) കൊണ്ടാണ് നിർമ്മിച്ചിരിക്കുന്നത്, മികച്ച താപ പ്രതിരോധവും ഇൻസുലേഷനും വാഗ്ദാനം ചെയ്യുന്നു, ഇത് സിഗ്നൽ പരിശുദ്ധി നിലനിർത്തുന്നതിന് നിർണ്ണായകമാണ്.

പ്രധാന സവിശേഷതകൾ:ഇത് ഒരു സ്റ്റാൻഡേർഡ് 50-ഓം ഇംപെഡൻസ് അവതരിപ്പിക്കുന്നു, കൂടാതെ മുഖ്യധാരാ ടെലികോം ബാൻഡുകളുടെ ആവശ്യങ്ങൾ പൂർണ്ണമായും നിറവേറ്റുന്ന DC-6GHz ഫ്രീക്വൻസി ശ്രേണി ഉൾക്കൊള്ളുന്നു. 5G പോലുള്ള ആധുനിക നെറ്റ്‌വർക്കുകളിൽ സിഗ്നൽ ഗുണനിലവാരം ഉറപ്പാക്കുന്നതിന് അത്യന്താപേക്ഷിതമായ ലോ പാസീവ് ഇൻ്റർമോഡുലേഷൻ (ലോ പിഐഎം) പ്രകടനത്തിനും ഞങ്ങൾ പ്രത്യേക ഊന്നൽ നൽകുന്നു.

ഈ കണക്റ്റർ ബേസ് സ്റ്റേഷനുകളിലും വലിയ-ടെലികോം ഉപകരണങ്ങളിലും ഒരു "റെഗുലർ" ആണ്.

ബേസ് സ്റ്റേഷൻ കാബിനറ്റുകൾ:പ്രധാന ഉപകരണ പാനലുകളിൽ RF സിഗ്നൽ ഇൻപുട്ട്/ഔട്ട്പുട്ട് പോർട്ടുകളായി ഉപയോഗിക്കുന്നു.

ഫിൽട്ടറുകൾ / കോമ്പിനറുകൾ:എളുപ്പത്തിൽ കേബിൾ ആക്‌സസ് ചെയ്യുന്നതിനായി ഈ നിഷ്‌ക്രിയ ഘടകങ്ങളുടെ എൻക്ലോസറുകളിൽ മൗണ്ട് ചെയ്‌തിരിക്കുന്നു.

ആൻ്റിന സിസ്റ്റങ്ങൾ:വലിയ പാനൽ ആൻ്റിനകളുടെയോ മൈക്രോവേവ് ആൻ്റിനകളുടെയോ പിൻ ഇൻ്റർഫേസുകളിൽ സാധാരണയായി കാണപ്പെടുന്നു.

ടെസ്റ്റ് ഉപകരണങ്ങൾ:വിവിധ RF ടെസ്റ്റിംഗ് ഉപകരണങ്ങൾക്കുള്ള പാനൽ ഇൻ്റർഫേസുകളായി പ്രവർത്തിക്കുന്നു.
RF സിഗ്നലുകൾ ഒരു അടച്ച ഉപകരണത്തിലേക്ക് വിശ്വസനീയമായി റൂട്ട് ചെയ്യേണ്ടി വരുന്നിടത്തോ, നിങ്ങൾ ഈ കണക്ടർ കണ്ടെത്തും.

പരിചയസമ്പന്നനായ ഒരു നിർമ്മാതാവ് എന്ന നിലയിൽ, ഞങ്ങളുടെ ഉൽപ്പന്നം പരമാവധി പ്രയോജനപ്പെടുത്താൻ നിങ്ങളെ സഹായിക്കുന്നതിന് കുറച്ച് ടിപ്പുകൾ നൽകാൻ ഞങ്ങൾ ആഗ്രഹിക്കുന്നു:

ഫ്ലാറ്റ് ഇൻസ്റ്റാളേഷൻ:ഇൻസ്റ്റാളേഷൻ സമയത്ത്, ഉപകരണ പാനലിൻ്റെ മൗണ്ടിംഗ് ഉപരിതലം തികച്ചും പരന്നതാണെന്ന് ഉറപ്പാക്കുക. അസമമായ സമ്മർദ്ദം കാരണം ഫ്ലേഞ്ച് വളച്ചൊടിക്കുകയോ അതിൻ്റെ മുദ്ര നഷ്ടപ്പെടുകയോ ചെയ്യുന്നത് തടയാൻ സ്ക്രൂകൾ തുല്യമായി ശക്തമാക്കുക.

ഇൻ്റർഫേസ് ക്ലീനിംഗ്:കേബിൾ ബന്ധിപ്പിക്കുന്നതിന് മുമ്പ്, എല്ലായ്പ്പോഴും പൊടി അല്ലെങ്കിൽ അവശിഷ്ടങ്ങൾക്കായി പെൺ ജാക്ക് പരിശോധിക്കുക. കുറഞ്ഞ പിഎമ്മും ഒപ്റ്റിമൽ കോൺടാക്‌റ്റും നിലനിർത്തുന്നതിന് അത് വൃത്തിയായി സൂക്ഷിക്കുക എന്നത് മുൻവ്യവസ്ഥയാണ്.

ദൃഢമാക്കുന്ന ടോർക്ക്:ആൺ കണക്ടറുമായി ഇണചേരുമ്പോൾ, ത്രെഡുകൾ പൂർണ്ണമായി ഇടപെട്ടിട്ടുണ്ടെന്ന് ഉറപ്പാക്കാൻ കൈകൊണ്ടോ ഒരു റെഞ്ച് ഉപയോഗിച്ചോ ആവശ്യത്തിന് മുറുക്കുക. എന്നിരുന്നാലും, ത്രെഡുകൾക്ക് കേടുപാടുകൾ വരുത്തുന്നത് തടയാൻ അമിതമായ ബ്രൂട്ട് ഫോഴ്സ് ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
